Dopplerov ultrazvuk predstavuje neinvazívnu diagnostickú metódu, ktorá revolucionalizovala lekársku diagnostiku, najmä v oblasti hodnotenia prietoku krvi. Táto technológia využíva Dopplerov jav na vizualizáciu a meranie rýchlosti a smeru pohybu krviniek, čím poskytuje cenné informácie o vaskulárnom zdraví.
Princíp Dopplerovho javu v ultrazvuku

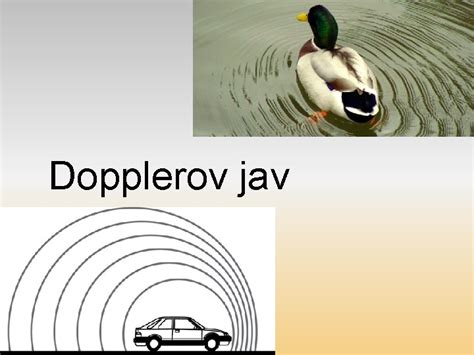

Základným princípom Dopplerovho ultrazvuku je Dopplerov jav, ktorý popisuje zmenu frekvencie vlnenia pri relatívnom pohybe zdroja a prijímača. V kontexte ultrazvuku to znamená, že frekvencia odrazeného ultrazvukového signálu sa mení v závislosti od pohybu krvných buniek. Keď sa zdroj zvuku (sonda) a prijímač (odrazená vlna od krviniek) pohybujú voči sebe, dochádza k zmene frekvencie odrazeného signálu. Táto zmena, nazývaná Dopplerovský frekvenčný posun, je priamo úmerná rýchlosti pohybu krvných buniek.
Pri tejto metóde sa uplatňuje princíp Dopplerovho javu, keď sa mení frekvencia echa pri relatívnom pohybe medzi sondou a reflektorom (napríklad červenými krvinkami). Táto zmena frekvencie sa nazýva frekvenčný posun. Dopplerovský ultrazvuk je typ ultrazvuku, ktorý meria prietok krvi vašimi krvnými cievami. Je založený na Dopplerovom efekte, čo je zmena frekvencie zvukových vĺn, keď sa odrazia od pohybujúceho sa objektu - v tomto prípade červených krviniek v krvi.
Priamy piezoelektrický jav nachádza uplatnenie v rôznych zariadeniach, ako sú zapaľovače, gramofónové prenosky (krištáľové vložky) a piezoelektrické mikrofóny. Využitie nepriameho piezoelektrického javu spočíva v premene elektrickej energie na mechanické vibrácie. Piezoelektrické meniče, ktoré premieňajú elektrickú energiu na mechanické vibrácie pomocou piezoelektrických kryštálov, ponúkajú vysokú účinnosť a presnosť. Kombinácia oboch javov, priameho aj nepriameho, je kľúčová pre fungovanie lekárskych sonografov, ktoré generujú ultrazvuk.
Konštrukčné princípy ultrazvukových sond
Lekárska ultrazvuková sonda je jednou z dôležitých súčastí ultrazvukového diagnostického prístroja. Sonda prechádza čipom vo vnútri sondy, ktorý v napnutom stave vytvára pružnú deformáciu, čím generuje ultrazvukové zvukové vlny; naopak, keď ultrazvukové zvukové vlny prechádzajú cez čip, môže to spôsobiť elastickú deformáciu, ktorá následne spôsobí zmeny napätia a nakoniec cez dosku na spracovanie signálu. Príslušné spracovanie elektrického signálu sa používa na dokončenie detekcie obrazu objektu, ktorý má byť detekovaný. Tento proces sa nazýva piezoelektrický efekt.
V súčasnosti kryštálové listy bežne používané v ultrazvukových sondách zahŕňajú umelé alebo prírodné kryštály, ako je zirkoničitan olovnatý, titaničitan bárnatý, kremeň a síran lítny. Titaničitan bárnatý a zirkoničitan olovnatý sú polykryštalická keramika spekaná pri vysokej teplote. Po sintrovaní polotovaru do keramického telesa je tento riadne brúsený a orezaný, aby sa získal požadovaný geometrický rozmer, a potom polarizovaný vysokonapäťovým jednosmerným elektrickým poľom. Piezoelektrické vlastnosti sa stávajú meničovými zariadeniami.
Typy Dopplerovského ultrazvuku
Existuje niekoľko typov Dopplerovského ultrazvuku, ktoré sa líšia spôsobom zobrazenia a spracovania dát:
- D-ultrazvuk zahŕňa impulz Dopplerovské, kontinuálne dopplerovské a farebné dopplerovské obrázky prietoku krvi.
- CW (continuous wave) Doppler vysiela nepretržite UZ vlnenie do vyšetrovanej oblasti a deteguje frekvenčne posunutý signál.
- PW (pulsed wave) Doppler vysiela do vyšetrovanej oblasti krátke impulzy ultrazvukového vlnenia.
- Farebný Doppler (color flow mapping) zobrazuje prietok krvi farebne, pričom farba (červená k sonde, modrá od sondy) indikuje smer a intenzita farby rýchlosť.
- Power Doppler Imaging (PDI) je vysoko citlivý Doppler, ktorý registruje amplitúdu odrazov nezávisle od smeru a uhla, zobrazuje sa intenzitou farby.

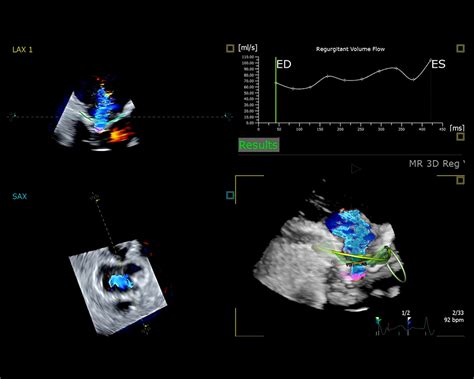

Farebný dopplerovský ultrazvuk všeobecne využíva na spracovanie dopplerovského signálu technológiu autokorelácie. Signál prietoku krvi získaný technológiou autokorelácie je farebne odlíšený a v reálnom čase superponovaný na dvojrozmerný obraz, aby vytvoril farebný Dopplerov ultrazvukový obraz prietoku krvi. Farebný Doppler je 2D zobrazenie prietoku krvi, kde farba indikuje smer a intenzita farby rýchlosť.
Klinické aplikácie Dopplerovho ultrazvuku
Dopplerovský ultrazvuk je všestranný diagnostický nástroj s mnohými klinickými aplikáciami:
- Hodnotenie prietoku krvi v tepnách a žilách: Používa sa na kontrolu abnormalít v prietoku krvi, identifikáciu blokád, zrazenín, zúžených tepien alebo iných cievnych problémov.
- Vyhodnotenie stavu srdca: Poskytuje dôležité informácie o prietoku krvi v srdci a okolo neho, pomáha diagnostikovať ochorenie chlopní, vrodené srdcové chyby a srdcové zlyhanie.
- Detekcia krvných zrazenín: Bežne sa používa na detekciu krvných zrazenín v žilách, najmä v nohách (napr. DVT).
- Monitorovanie prenatálneho zdravia: V pôrodníctve sa používa na posúdenie prietoku krvi k plodu, najmä v prípadoch rizikových tehotenstiev.
- Hodnotenie prietoku krvi do mozgu: Pomáha diagnostikovať stavy ako mŕtvica, ochorenie krčnej tepny a intrakraniálna hypertenzia.
- Diagnostika vaskulárnych stavov: Je kľúčovým nástrojom pri diagnostike aterosklerózy, aneuryziem a venóznej insuficiencie.
- Monitorovanie prístupu na dialýzu: Používa sa na monitorovanie prietoku krvi v dialyzačnej fistule alebo štepe.
Dopplerovský ultrazvuk je neinvazívny diagnostický nástroj používaný na meranie prietoku krvi tepnami a žilami v tele. Využíva vysokofrekvenčné zvukové vlny na vytváranie obrazov a zvukov v reálnom čase, ktoré pomáhajú lekárom posúdiť rýchlosť a smer prietoku krvi, identifikovať blokády a vyhodnotiť zdravie ciev. Je to „netraumatická angiografia“. Dopplerovský ultrazvuk je cenný a neinvazívny diagnostický nástroj používaný na hodnotenie prietoku krvi tepnami a žilami tela. Meraním prietoku krvi môže pomôcť odhaliť rôzne stavy, ako sú blokády, aneuryzmy a srdcové choroby. Tento test sa široko používa na diagnostiku a monitorovanie kardiovaskulárnych stavov a je zvlášť výhodný pre tých, ktorí nemôžu podstúpiť invazívnejšie zákroky.
Príprava a priebeh vyšetrenia
Príprava na Dopplerov ultrazvuk je zvyčajne jednoduchá a neinvazívna. Váš poskytovateľ zdravotnej starostlivosti vám môže poskytnúť konkrétne pokyny. Odporúča sa nosiť voľné, pohodlné oblečenie, ktoré umožňuje ľahký prístup k testovanej oblasti. Informujte svojho lekára o všetkých liekoch, ktoré užívate.
Samotný postup je pomerne jednoduchý a rýchly. Technik presunie sondu po vyšetrovanej oblasti vášho tela. Poskytovateľ zdravotnej starostlivosti bude starostlivo sledovať obrázky a vzorce prietoku krvi. Po vyšetrení snímky a údaje skontroluje špecialista.
Dopplerov jav, Dopplerova rovnica a korekcia uhla | Ultrazvuk | Kurz rádiologickej fyziky č. 20
Výhody a obmedzenia
Dopplerovský ultrazvuk má oproti iným zobrazovacím metódam niekoľko výhod. Je neinvazívny, bezpečný (nepoužíva ionizujúce žiarenie) a poskytuje informácie o dynamických procesoch, ako je prietok krvi, ktoré iné metódy neposkytujú. Okrem toho je často dostupnejší a cenovo výhodnejší.
Medzi obmedzenia patrí možnosť vzniku artefaktov, ktoré môžu skresliť obraz, a závislosť presnosti merania od Dopplerovského uhla (uhol medzi smerom ultrazvukového lúča a smerom toku krvi). Pri niektorých stavoch, ako sú obezita alebo silná kalcifikácia ciev, môže byť kvalita obrazu znížená.
