Delená reprodukcia zvuku: Cesta ku kvalitnému zvuku

Reproduktor je základným prvkom každého zvukového systému, zodpovedným za premenu elektrických signálov na počuteľné zvukové vlny. Jeho účinnosť a kvalita reprodukcie však závisí od mnohých faktorov, vrátane konštrukcie, použitých materiálov a spôsobu zapojenia. Jedným z kľúčových konceptov, ktorý umožňuje dosiahnuť vysokokvalitnú reprodukciu celého akustického spektra, je delená reprodukcia zvuku.

Základný princíp fungovania reproduktora spočíva v elektromagnetickej indukcii a sile. Keď elektrický prúd prechádza cievkou umiestnenou v magnetickom poli permanentného magnetu, vzniká sila, ktorá spôsobuje pohyb cievky. Tento pohyb sa prostredníctvom membrány prenáša na okolité prostredie, čím vznikajú zvukové vlny. Výsledkom je premena elektrickej energie na zvukovú energiu.

Základné vlastnosti reproduktorov

Pre pochopenie delenej reprodukcie je dôležité poznať základné vlastnosti reproduktorov:

• Charakteristická citlivosť: Udáva priemerný akustický tlak v osi reproduktora vo vzdialenosti 1 metra pri príkone 1 VA v určitom frekvenčnom pásme. Nižšia citlivosť je typická pre basové reproduktory, vyššia pre vysokotónové.
• Menovitá impedancia: Impedancia reproduktora je frekvenčne závislá. Minimálna impedancia sa označuje ako menovitá impedancia (Zn). Bežné hodnoty sú 4, 8, 15, 25, 100 ohmov.
• Príkon (výkon): Príkon reproduktora je kmitočtovo závislý a najväčší je pri menovitej impedancii.
• Rezonančná frekvencia: Každý reproduktor má svoju vlastnú rezonančnú frekvenciu, ktorá závisí na hmotnosti a poddajnosti kmitacieho systému. Tóny blízke rezonančnej frekvencii najviac namáhajú kmitací systém.

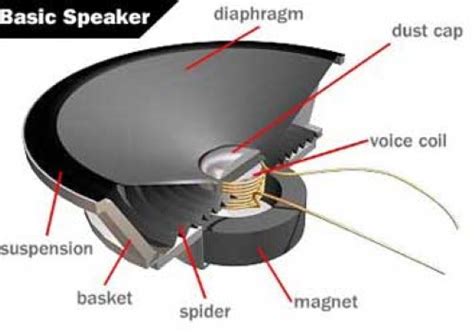

Priamovyžarujúce elektrodynamické reproduktory

Tento typ reproduktora je v súčasnosti najpoužívanejší. Membrána je priamo spojená s okolitým vzduchom. Jeho hlavné časti zahŕňajú:

• Magnetický obvod: Najdrahšia časť, zvyčajne vyrobená z permanentného magnetu a pólových nástavcov, ktoré sústreďujú magnetický tok do vzduchovej medzery.
• Kmitacia cievka: Navinutá na podložku, spojená s membránou.
• Membrána: Vibruje vplyvom kmitacej cievky a vyžaruje zvuk. Materiály sa líšia od papiera po polypropylén, hliník či kevlar.
• Kôš reproduktora: Nosná časť, zabezpečujúca pevnosť.
• Strediaci prvok: Udržuje kmitaciu cievku s membránou v osi vzduchovej medzery.

Priamovyžarujúce reproduktory majú pomerne nízku účinnosť (0,5 až 4%), pretože vzduch predstavuje malú záťaž. Na správnu funkciu potrebujú ozvučnicu, ktorá zabraňuje akustickému skratu.

Typy ozvučníc

Ozvučnica je kľúčová pre správnu funkciu reproduktora a predchádzanie akustickému skratu, najmä pri nízkych frekvenciách. Existuje niekoľko typov:

• Doskové: Dnes sa už takmer nepoužívajú.
• Skriňové otvorené: Umožňovali chladenie, ale čiastočne prepúšťali zvuk.
• Skriňové uzavreté: Dokonale predchádzajú akustickému skratu, vzduch za membránou pôsobí ako pneumatická pružina.
• Typu bass-reflex: Najrozšírenejší, odstraňuje akustický skrat a zosilňuje nízke tóny pomocou basreflexového otvoru.

Reproduktory podľa prenášanej frekvencie

Reproduktory sa delia podľa frekvenčného rozsahu, ktorý dokážu reprodukovať:

• Širokopásmové: Pokrývajú široké spektrum (napr. 100 - 15000 Hz), bežné v spotrebnej elektronike.
• Hlbokotónové (basové): Preberajú nízke frekvencie (cca 20 - 4000 Hz), majú najväčšie rozmery.
• Stredotónové: Pokrývajú stredné frekvencie (500 - 4000 Hz), menšie ako basové.
• Vysokotónové: Reprodukujú vysoké tóny (od 2000 Hz), sú malé, citlivé a smerové.

Delená reprodukcia zvuku

Pokrytie celého počuteľného frekvenčného pásma (približne 16 Hz až 16 kHz) jedným reproduktorom je prakticky nemožné. Vyžarovanie nízkych frekvencií vyžaduje veľkú membránu, zatiaľ čo vysoké frekvencie vyžadujú malé a ľahké membrány. Na dosiahnutie kvalitnej reprodukcie celého akustického pásma sa preto používa delená reprodukcia.

Celé počuteľné spektrum sa rozdelí na dve alebo tri pásma pomocou výhybiek. Výhybky sú dvojbrány, ktoré fungujú ako horné a dolné priepustky, usmerňujúc signál do príslušných reproduktorov (napr. basovému reproduktoru sa posielajú nízke frekvencie, vysokotónovému vysoké).

Viacpásmové reproduktorové sústavy (dvojpásmové, trojpásmové) osádzajú špecializované reproduktory pre jednotlivé frekvenčné pásma. Dôvodom je, že dvojpásmové systémy môžu mať problémy s nadviazaním pásiem v oblasti reči (1 - 3 kHz), kde je ľudské ucho najcitlivejšie. Trojpásmové systémy toto lepšie zvládajú.

Nepriama reprodukcia zvuku

Okrem priamovyžarujúcich reproduktorov existujú aj nepriamovyžarujúce typy, ktoré majú väčšiu záťaž membrány prostredím. Príkladom je tlakový reproduktor so zvukovodom, ktorý dosahuje účinnosť 10 až 30% a dnes sa využíva najmä ako vysokotónový reproduktor vo výkonných sústavách.

Meranie elektrických veličín

Pre správne pochopenie a nastavenie zvukových systémov je dôležité vedieť merať elektrické veličiny.

• Priama metóda merania: Vyžaduje zapojenie meracieho prístroja priamo do obvodu. Ampérmeter sa zapája do série na meranie prúdu, voltmeter do paralelne na meranie napätia.
• Nepriama metóda merania: Umožňuje merať veličiny bez priameho prerušenia obvodu, napríklad pomocou kliešťového ampérmetra na meranie prúdu v PE vodiči.

Pri meraní sa často využíva bočník (nízkoohmový rezistor zapojený paralelne s ampérmetrom) na rozšírenie rozsahu merania prúdu, a predradný rezistor (zapojený do série s voltmetrom) na rozšírenie rozsahu merania napätia.
