Arduino ultrazvukový senzor v bakalárskej práci

V bakalárskej práci sa často stretávame s implementáciou rôznych senzorov, ktoré slúžia na zber dát z okolia. Jedným z populárnych a užitočných senzorov je ultrazvukový senzor, ktorý je možné jednoducho integrovať s platformou Arduino. Tento senzor nachádza široké uplatnenie v rôznych projektoch, od merania vzdialenosti až po detekciu prekážok.

Ultrazvukový senzor funguje na princípe vysielania a prijímania zvukových vĺn s vysokou frekvenciou, ktoré sú pre ľudské ucho nepočuteľné. Senzor vyšle krátky ultrazvukový impulz a následne počúva ozvenu, ktorá sa odrazí od objektu. Doba, ktorá uplynie od vyslania impulzu po prijatie ozveny, je priamo úmerná vzdialenosti objektu od senzora.

V kontexte bakalárskej práce môže byť ultrazvukový senzor použitý na realizáciu viacerých funkcií. Napríklad, môže byť súčasťou systému na monitorovanie hladiny kvapaliny v nádrži, kde senzor meria vzdialenosť od hladiny ku hornej hrane nádrže. Taktiež môže slúžiť na detekciu prítomnosti objektov v určitom priestore, čo je užitočné pri vývoji robotických aplikácií alebo bezpečnostných systémov.

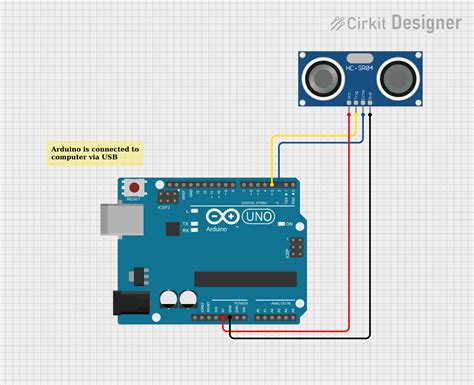

Pripojenie ultrazvukového senzora k Arduinu

Pripojenie ultrazvukového senzora k doske Arduino je pomerne jednoduché a zvyčajne vyžaduje iba niekoľko prepojovacích vodičov. Väčšina ultrazvukových senzorov má štyri piny: VCC (napájanie), GND (zem), Trig (spúšťací pin) a Echo (ozvenový pin).

• Pin VCC sa pripája k 5V výstupu na Arduine.
• Pin GND sa pripája k GND (zem) na Arduine.
• Pin Trig sa pripája k digitálnemu pinu na Arduine, ktorý bude slúžiť na vysielanie spúšťacieho impulzu.
• Pin Echo sa pripája k inému digitálnemu pinu na Arduine, ktorý bude merať dobu trvania ozveny.

Po fyzickom prepojení je potrebné naprogramovať Arduino tak, aby správne komunikovalo so senzorom. To zahŕňa nastavenie Trig a Echo pinov ako vstupov alebo výstupov v závislosti od ich funkcie a následné čítanie hodnôt z Echo pinu.

Programovanie v Arduine

Pre úspešnú implementáciu ultrazvukového senzora v bakalárskej práci je nevyhnutné napísať príslušný kód v Arduino IDE. Tento kód bude zodpovedný za generovanie spúšťacieho impulzu pre senzor a meranie doby, počas ktorej je Echo pin aktívny. Táto doba sa potom prekonvertuje na vzdialenosť.

Základný princíp programovania spočíva v použití funkcie `pulseIn()`, ktorá umožní Arduinu merať dĺžku impulzu na danom pine. Po vyslaní krátkeho impulzu na Trig pin, Arduino čaká na prijatie impulzu na Echo pin. Dĺžka tohto impulzu je priamo úmerná dobe letu ultrazvukovej vlny.

Pre výpočet vzdialenosti sa používa vzorec, ktorý zohľadňuje rýchlosť zvuku vo vzduchu (približne 343 metrov za sekundu pri 20°C). Keďže meraná doba je dvojnásobná (cesta tam a späť), vzorec pre vzdialenosť v centimetroch je:

vzdialenosť = (čas * rýchlosť_zvuku) / 2

Aplikácie v bakalárskych prácach

Ultrazvukový senzor je mimoriadne flexibilný a môže byť použitý v širokej škále bakalárskych prác. Niektoré z možných aplikácií zahŕňajú:

• Robotika: Vývoj autonómneho robota, ktorý dokáže detekovať a vyhýbať sa prekážkam.
• Meranie hladiny: Konštrukcia systému na monitorovanie hladiny kvapalín alebo sypkých materiálov v nádobách.
• Parkovacie asistenty: Vytvorenie zariadenia, ktoré pomáha pri parkovaní meraním vzdialenosti od prekážok.
• Bezpečnostné systémy: Implementácia detektora pohybu alebo alarmu, ktorý reaguje na priblíženie sa k senzoru.
• Interaktívne inštalácie: Vytvorenie umeleckých alebo vzdelávacích inštalácií, ktoré reagujú na prítomnosť osôb.

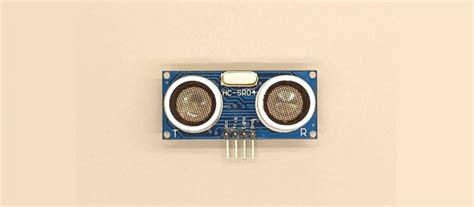

Pri výbere ultrazvukového senzora je dôležité zvážiť jeho dosah, presnosť a odolnosť voči podmienkam prostredia, v ktorom bude pracovať. Populárne modely ako HC-SR04 sú cenovo dostupné a vhodné pre väčšinu študentských projektov.

Integrácia ultrazvukového senzora s Arduinom poskytuje študentom cenné skúsenosti s hardvérovou aj softvérovou stránkou projektovania. Umožňuje im experimentovať s reálnymi dátami a vytvárať funkčné prototypy, ktoré demonštrujú ich technické zručnosti.
