Ultrasonografia, známa aj ako sonografia, echografia alebo bežne ultrazvuk, je kľúčovou diagnostickou zobrazovacou technikou, ktorá využíva ultrazvukové vlny na vizualizáciu vnútorných orgánov a svalov. Táto metóda umožňuje hodnotiť ich veľkosť, štruktúru a identifikovať prípadné patológie alebo lézie. Je široko využívaná v rôznych medicínskych odboroch, pričom jej najznámejšie použitie je počas tehotenstva na sledovanie vývoja plodu.
Princípy ultrazvukovej diagnostiky
Vo fyzike sa ultrazvukom označuje akustická energia s frekvenciou presahujúcou hranicu ľudského sluchu, teda nad 20 000 Hertzov (20 kHz). V medicínskej praxi sa do tela pacienta vysiela ultrazvukové vlnenie s frekvenciou 2 až 18 MHz a intenzitou maximálne 10 Wm⁻². Mäkké tkanivá sa správajú podobne ako tekutiny, pričom ultrazvukové vlnenie je v nich priečne a šíri sa priemernou rýchlosťou 1540 ms⁻¹. Dôležitým faktorom je akustická impedancia, ktorá sa líši v závislosti od typu tkaniva. Na rozhraní dvoch tkanív s odlišnou akustickou impedanciou dochádza k čiastočnému odrazu ultrazvukového vlnenia. Ak je toto rozhranie kolmé na smer šírenia vlny, odrazené vlnenie môže byť úspešne zachytené.
Pre účinné zachytenie odrazených signálov sa ultrazvuk vysiela v krátkych impulzoch s opakovacou frekvenciou rádovo 10²-10³ Hz. Senzor potom registruje intenzitu odrazených signálov a čas, za ktorý sa vrátili. Pretože vzduch má pre ultrazvuk veľmi vysokú impedanciu, je nevyhnutné zabezpečiť kontakt medzi sondou a pokožkou prostredníctvom vodného prostredia, najčastejšie pomocou špeciálneho gélu.
Módy zobrazenia v ultrasonografii
Ultrasonografia využíva niekoľko základných režimov zobrazenia:
- A-mód (Amplitude mode): Toto je jednorozmerné zobrazenie, kde sa na obrazovke zobrazujú amplitúdy odrazených signálov vo forme krivky. Krivka znázorňuje závislosť intenzity odrazeného signálu od času uplynutého od vyslania impulzu. A-mód je užitočný na presné meranie vzdialeností, avšak jeho nevýhodou je obmedzená priestorová orientácia, keďže vyšetrujúci si musí zložitú trojrozmernú štruktúru tela predstaviť na základe jedného skúmaného lúča.

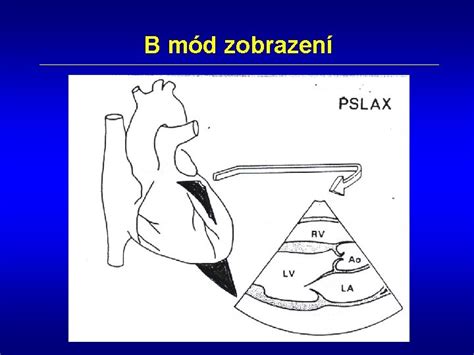

- B-mód (Brightness mode): V tomto jednorozmernom zobrazení sú amplitúdy odrazených signálov prevádzané na odtiene sivej. Výsledkom je úsečka zložená z pixelov s rôznym jasom, kde jasný bod zodpovedá vrcholu na krivke z A-módu a tmavý úsek zodpovedá nulovej línii.
- M-mód (Movement mode): Tento mód umožňuje zobraziť pohybujúce sa štruktúry, najčastejšie srdce. Ide o sekvenčné zobrazenie dát z B-módu v čase.
- 2D zobrazenie: Je to základné dvojrozmerné zobrazenie, ktoré sa získava ako rada vedľa seba umiestnených úsečiek z B-módu. Technicky sa dá dosiahnuť vychyľovaním lúčov jedného meniča alebo použitím viacerých meničov pracujúcich súčasne. 2D zobrazenie je široko používané na vyšetrenie vnútorných orgánov ako pečeň, žlčník, pankreas, obličky, maternica, prsia, štítna žľaza a iné. Z 2D obrazu je možné získať aj jednorozmerné obrazy v módoch A, B a M.
Dopplerovská ultrasonografia a farebné mapovanie
Významným rozšírením klasickej ultrasonografie je Dopplerovská technika, ktorá umožňuje hodnotiť pohyb tkanív, predovšetkým prietok krvi v cievach. Využíva Dopplerov jav, kedy sa mení frekvencia odrazeného ultrazvuku v závislosti od rýchlosti a smeru pohybu cieľového objektu.
- CW Doppler (Continuous Wave Doppler): Tento mód je technicky jednoduchší a poskytuje informáciu o priemernej rýchlosti pozdĺž ultrazvukového lúča.
- PW Doppler (Pulsed Wave Doppler): Umožňuje merať nielen zmenu frekvencie, ale aj čas návratu signálu k sonde. Týmto spôsobom je možné určiť nielen rýchlosť toku, ale aj hĺbku, v ktorej k odrazu došlo.
Výsledky Dopplerovského merania sa často zobrazujú pomocou farebného kódovania, známeho ako farebná Dopplerovská sonografia (Color Doppler Flow Imaging - CDI). V tomto zobrazení:
- Rýchlosť toku smerom k sonde je typicky znázornená odtieňmi červenej.
- Rýchlosť toku smerom od sondy je znázornená odtieňmi modrej.
- Čím vyššia je rýchlosť toku, tým jasnejší je daný odtieň farby.
- Miesto s turbulentným prúdením sa často zobrazuje žlto.
Farebný Doppler umožňuje rýchlo a intuitívne zobraziť dvojrozmernú distribúciu prietoku krvi, smer toku, rozlíšiť tepny a žily, identifikovať cievne lézie a hodnotiť charakter, fázu a rýchlosť prietoku krvi. Je tiež užitočný pri detekcii skratov a refluxu.
Energetický Doppler (Power Doppler)
Energetický Doppler (Power Doppler Imaging - PDI) je vysoko citlivá metóda, ktorá zobrazuje energiu pohybujúcich sa štruktúr. Namiesto rýchlosti a smeru toku zobrazuje intenzitu odrazeného signálu, čo je priamo úmerné hustote erytrocytov. Hlavnou výhodou je nezávislosť od Dopplerovho uhla a vyššia citlivosť pri zobrazení malých ciev a perfúzie orgánov. Nevýhodou je nemožnosť určiť smer a rýchlosť toku.
Pokročilé techniky a obmedzenia
Na zvýšenie kontrastu a citlivosti vyšetrenia sa môžu použiť kontrastné látky, ktoré obsahujú mikroskopické plynové bubliny. Tieto bubliny rezonujú s ultrazvukovými vlnami a zosilňujú Dopplerovský signál. Využíva sa aj technika Harmonického zobrazovania (Harmonic Imaging), ktorá spracováva odrazy na vyšších harmonických frekvenciách, čo zlepšuje kvalitu obrazu a redukuje artefakty.
Pri Dopplerovskej ultrasonografii sa môžeme stretnúť s tzv. aliasingom, čo je artefakt vznikajúci pri príliš vysokej rýchlosti toku vzhľadom na opakovaciu frekvenciu impulzov (PRF). Prejavuje sa nesprávnym zobrazením smeru alebo rýchlosti toku, kde sa ostré prechody z červenej do modrej alebo naopak objavia na nesprávnej strane nulovej hladiny. Je dôležité dodržiavať Nyquistovo kritérium, ktoré stanovuje maximálnu merateľnú rýchlosť pri danej PRF.
Ďalšími dôležitými aspektmi sú:
- Vzorkovací objem (Sample volume): Definuje oblasť, z ktorej prístroj sníma signál.
- Dopplerovský uhol (Doppler angle): Uhol medzi smerom ultrazvukového lúča a smerom toku krvi. Najlepšie výsledky sa dosahujú pri malých uhloch, ideálne blízko 0°. Pri uhle 90° nie je možné zmerať žiadny pohyb.
- Filter: Slúži na odstránenie nežiaducich signálov, napríklad z pohybu okolitých tkanív.
- Práh detekcie (Threshold): Určuje, ktoré signály budú vyfarbené podľa ich charakteristík.

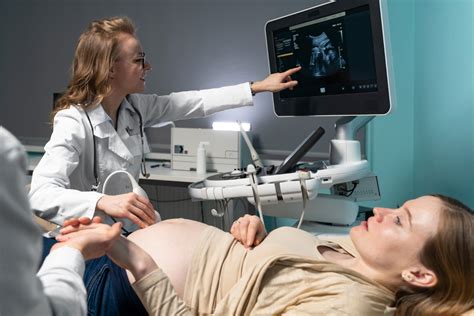

Ultrasonografia v tehotenstve
Ultrasonografia hrá nezastupiteľnú úlohu v prenatálnej starostlivosti. Počas tehotenstva majú ženy nárok na povinné ultrazvukové vyšetrenia v 12., 20. a 30. týždni tehotenstva. Tieto vyšetrenia, ktoré zvyčajne vykonáva gynekológ, slúžia na sledovanie rastu a vývoja plodu, kontrolu jeho vonkajších znakov a odhalenie prípadných vrodených chýb.
Okrem povinných vyšetrení existujú aj špecializované, platené ultrazvuky:
- Prenatálny skríning (11.-13. týždeň): Najdôležitejšie vyšetrenie na včasné odhalenie odchýlok vo vývoji, vrátane merania šijového presvietenia.
- Podrobný prenatálny ultrazvuk (20.-22. týždeň): Detailné vyšetrenie orgánov a systémov plodu.
- Genetický ultrazvuk (18.-23. týždeň): Zameraný na presné merania a posúdenie rizika chromozómových abnormalít, ako je Downov syndróm. Môže nahradiť invazívnejšie metódy, ako je odber plodovej vody.
Rozdiel medzi klasickým 2D ultrazvukom a 3D/4D ultrazvukom spočíva v tom, že 2D poskytuje lekárske údaje, zatiaľ čo 3D a 4D ultrazvuky (ktoré zobrazujú plod v trojrozmernom obraze a pohyb v reálnom čase) slúžia skôr na emocionálny zážitok rodičov. Dôležité je nepreháňať počet ultrazvukových vyšetrení, pretože opakované vystavenie ultrazvukovým vlnám môže byť pre plod nepríjemné a teoreticky aj škodlivé.
Dopplerov ultrazvuk 101 | Základy
Ultrasonografia je mimoriadne cenná diagnostická metóda, ktorá vďaka pokročilým technológiám, ako je farebné mapovanie, poskytuje komplexné informácie o stave vnútorných orgánov a cievnom systéme, čím prispieva k presnej diagnostike a efektívnej liečbe.
