Stavebná technológia SIPs - structural insulated panels (štruktúrované izolované panely) je na slovenskom a českom stavebnom trhu relatívne novinkou. Táto technológia sa vyvinula v USA, kde sa v roku 1952 prvýkrát použila pri bytovej výstavbe domov. Alden B. Dow, syn zakladateľa spoločnosti Dow Chemical Company, vtedy použil SIPs pre obvodové steny, vnútorné priečky a strešné plášte. V Kanade tvorí až 80 % a v Európe takmer 60 % novostavieb. Aj u nás sa táto progresívna metóda výstavby rodinných domov stáva stále obľúbenejšia pre jej nesporné prednosti determinujúce rýchlu a presnú výstavbu, vysoký komfort a zdravé ekologické bývanie.
Stavebný systém NEWTON SIP urýchli a zjednoduší Vašu stavbu a prinesie Vám - ako investorovi a obyvateľovi, radu nezanedbateľných výhod a úspor. Šetrenie energií a tak v konečnom dôsledku peňazí ako v investičných nákladoch, ale hlavne v prevádzkových nákladoch. Nezanedbateľné sú lepšie vlastnosti stavby a tiež viac úžitkového priestoru - čím použitie panelu NEWTON priamo zvyšuje zisk!
Čo tvorí stavebný systém SIP?

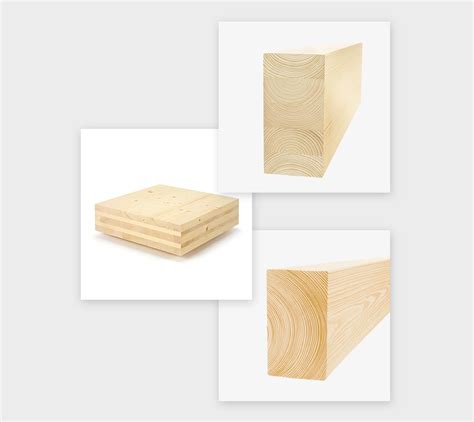

Základom stavebného systému je sendvičový panel. Jeden systém pre celú stavbu. Panely zhotovujeme na mieru podľa projektových dokumentácií v riadených továrenských podmienkach. Nášim zákazníkom tak nevznikajú dodatočné práce na stavenisku, šetrí sa čas a peniaze. Panely sa vyrábajú v štandardných veľkostiach konštrukčných drevených hranolov. Súčasťou dodávky stavebného systému sú aj certifikované KVH, BSH hranoly v pevnostnej triede C24 alebo GL24h vysušené na 15% a drevené lepené I-nosníky. Ich množstvo a rozmer záleží od statického posúdenia stavby.
Plášť panelu tvoria vysoko kvalitné OSB TOP 4 (oriented strand board) tabule, medzi ktoré sa lepí izolačné jadro z EPS. Výsledkom je samonosný panel, ktorý sa vyznačuje vysokými tepelno-izolačnými vlastnosťami a veľkou konštrukčnou tuhosťou. Takto vyrobený panel sa správa ako I-nostník bez potreby dodatočnej hranolovej výstuhy. Celoplošným zlepením dosák na báze dreva s izolačným jadrom vzniká veľmi tuhý prvok, ktorý sa správa ako škatuľový nosník. Domy postavené z týchto panelov sú odolné a pevné. V roku 2004 bolo v USA na základe prevedených testov povolené používať stavebnú technológiu SIPs vo všetkých seizmicky ohrozených oblastiach. Podľa údajov asociácie združujúcich producentov SIPs v USA bola táto technológia vládou doporučená pre obnovu oblastí postihnutých hurikánmi.
Panely môžu byť vyrábané z rôznych materiálov. Ako plášť panelov sa dnes najčastejšie používajú dosky z orientovaných veľkoplošných triesok OSB. Tieto dosky majú vynikajúce mechanické vlastnosti pri nízkej hmotnosti, veľmi jednoducho sa spracúvajú ako pri výrobe panelov, tak na stavbe a sú cenovo dostupné. Drahšou alternatívou menej používanou sú stavebné preglejky, alebo cementotrieskové, alebo cementovláknité dosky. Jadrá panelov sa vyrábajú z EPS, teda z polystyrénu. Je možné použiť i XPS, extrudovaný polystyrén, alebo polyuretán.
Výhody stavebného systému SIP
Stavebný systém SE-SIP panelov zaraďujeme do kategórie drevostavieb, no vďaka jeho fyzikálnym a tepelnoizolačným vlastnostiam výrazne nadbieha konvenčným rámovým drevostavbám. Nízkoenergetický charakter našich rodinných domov postavených technológiou SIP a následným zatepľovacím systémom minimalizuje náklady na vykurovanie a prevádzku, navyše v kombinácii s rekuperáciou a využívaním solárnej energie. Šetrenie nastupuje okamžite od prvého dňa užívania. Spotreba energií v našich domoch je o vyše polovicu nižšia ako v bežných domoch.
Konštrukčná tuhosť panelov zabezpečuje projektovanie a postavenie takmer akejkoľvek tvarovo rozmanitej stavby. Stavebný systém SIP’s sa dá teda využiť pri výstavbe rodinných a bytových domov, administratívnych budov, výrobných a priemyselných hál, škôl, rekreačných stavieb, chatiek aj garáží. Nakoľko je SIP’s ľahký stavebný systém, je ideálny ako riešenie nadstavby a dostavby už existujúcich budov. SIP’s je možné využiť aj v kombinácii s inou stavebnou technológiou.
Prevencia tepelných mostov a vzduchotesnosť stavebnej konštrukcie je čoraz dôležitejšia. Stavebným systémom SIP's je možné vyriešiť podlahy, vonkajšie obvodové steny, vnútorné priečky a aj strechy jednoducho a bez zbytočných tepelných mostov. Jeho univerzálnosť a variabilita dokáže vyriešiť aj tie najnáročnejšie tvary.
Proces výstavby je teda veľmi rýchly, presný, nevzniká stavebný odpad a pre investora zbytočné náklady. Materiál potrebný pre dokončenie hrubej stavby - ako jeden balík. Šetrí sa čas, organizácia dodávok a proces výstavby sa zbytočne neprerušuje kvôli subdodávkam. Realizácia stavieb systémom SIPs je veľmi jednoduchá a teda i rýchla. Pretože sa jedná o plošné stavebné dielce, ktoré sú vyrábané priemyselne s veľkou presnosťou, sú i stavby veľmi presné. Z panelov sa montujú obvodové steny, nosné priečky, používajú sa tiež ako panely podlahové a strešné. Jeden typ panelu pre zvislé, vodorovné i šikmé konštrukcie zjednodušuje prácu montážnym čatám, znižuje nároky na ich preškolenie a kvalifikáciu pri zachovaní vysokej kvality výstavby.
Stavebný systém SIP’s je možné jednoducho ukončiť širokou škálou finálnych vrstiev. Od klasických omietkových, až po odvetrané fasády.
Spojovacie prvky a materiály
Dôležitou súčasťou stavebného systému je izolovaný prepojovací prvok SIP Spline s ktorým sa panely prepájajú navzájom. Tým nedochádza k prerušovaniu izolačného jadra a k prebytočným tepelným mostom. Pri spojoch panelov sa používajú rôzne spojovacie prvky, tesárske kovania, PUR peny, tmely a komprimačné pásky pre utesnenie spojov.
Špecifickým príkladom technológie SIPs vyrábané v Českej republike je stavebný systém EUROPANEL. Základný prvok systému - panel, je vyrábaný zlepením dosák OSB s jadrom zo stabilizovaného samozhášavého polystyrénu. Panel má po celom obvode montážnu drážku hlbokú 42 mm, ktorá je vytvorená presahom dosák OSB cez polystyrénové jadro a slúži pre prevedenie spojov panelov. Panely v prevedení EP - A a EP - B sú určené pre výstavbu rodinných domov, bytových domov, priemyselných objektov apod. Obvodové steny sa väčšinou realizujú z panelov hr. 170 mm, nosné priečky z panelov hr. 120 mm. Panely hrubé 210 a 270 mm sú určené pre strešné plášte. Panely EP-H hrúbky 65 a 85 mm sa používajú pre výstavbu chát, garáží a ďalších drobných stavieb. Spojovacie panely - sú v podstate spojovacie perá vkladané do montážnych drážok dvoch susedných panelov. Drevené I nosníky - nosníky s pásnicami zo smrekového dreva, spojenými rebrom z aglomerovaného materiálu.
Ako sa riešia inštalatérske a elektrické rozvody v stenových paneloch SIP?
V stenových paneloch SIP je možné jednoducho realizovať inštalatérske a elektrické rozvody. Pri výrobe panelov sa môžu pripraviť drážky a otvory pre vedenie káblov a potrubí, čím sa minimalizuje potreba dodatočných stavebných úprav.
Komplexný sprievodca inštaláciou SIP systémov od FischerSIP
Certifikácia a kvalita
Výhodou systému SIPs je povinná certifikácia. Systém certifikácie a dohľadu dvoch nezávislých inštitúcií, teda zvolenskej pobočky Technického a skúšobného ústavu stavebného, n. o., a Výskumného a vývojového ústavu drevárskeho, š. Výroba podliehajúca dozoru a certifikácii zaisťuje stálu kvalitu vyrábaných stavebných dielov. Kvalita vyhotovenia izolácie obvodových stien nie je závislá od schopností montážnika, ale je daná v továrni vyrobeným panelom.
Flexibilita a úspora

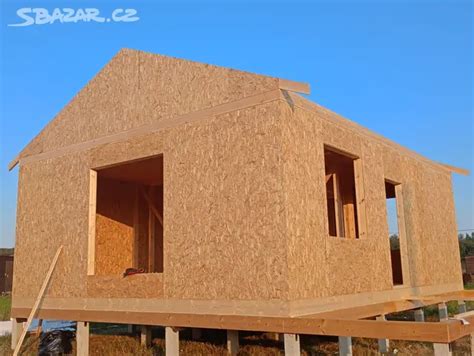

Panel SIPs neobsahuje žiadne výstužné rebrá, teda drevené prvky, je homogénny po celej ploche a dá sa ľubovoľne deliť v pozdĺžnom i priečnom smere alebo šikmými rezmi pri zachovaní rovnakých pevnostných vlastností výrezov, ako mal celý panel. Priamo na stavenisku možno delením základných panelov vyrábať panely parapetné, nadokenné, šikmé panely štítov alebo priečne rezané pomúrnicové steny. Stavbu dokonca možno zhotoviť tak, že sa postaví vonkajšia obalová konštrukcia domu z plných panelov a následne sa do nich vyrežú otvory pre okná. Vyrezané diely možno použiť napríklad na zhotovenie schodiska. Investorom táto technológia umožňuje získať moderné domy postavené s minimálnou energetickou náročnosťou v porovnaní s tehelnými alebo betónovými stavbami. Domy z panelov SIPs sú vysokoenergeticky úsporné a majú minimálne náklady na prevádzku a údržbu.
Spoločnosť SIP EUROPE ponúka kompletný stavebný systém SE-SIP vrátane všetkých potrebných materiálov na dokončenie hrubej stavby. Stavebná technológia SIPs - structural insulated panels (štruktúrované izolované panely)− je na slovenskom a českom stavebnom trhu novinkou. Táto technológia sa vyvinula v USA, kde sa v roku 1952 prvýkrát použila pri bytovej výstavbe domov. Pri prvých domoch sa tieto panely použili na obvodové steny, vnútorné priečky a strešné plášte. Základným prvkom SIPs je panel. Tento panel je vyrobený nalepením dosák z veľkoplošných materiálov na báze dreva na jadre, ktoré tvorí tepelný izolant. Podmienkou je dostatočná pevnosť jadra panelu, lebo panel neobsahuje žiadne ďalšie výstužné prvky. Celoplošným zlepením dosák na báze dreva s izolačným jadrom vzniká veľmi tuhý prvok, ktorý sa správa ako škatuľový nosník. Domy postavené z týchto panelov sú odolné a pevné. Od roku 2004 možno v USA na základe vykonaných testov používať stavebnú technológiu SIPs vo všetkých seizmicky ohrozených oblastiach. Realizácia stavieb systémom SIPs je jednoduchá, a teda aj rýchla. Z panelov sa konštruujú obvodové steny a nosné priečky a používajú sa aj ako panely podlahové a strešné. Univerzálna použiteľnosť panelov zjednodušuje navrhovanie stavieb a logistiku výstavby.
Panely sa môžu vyrábať z rôznych materiálov. Ako plášť panelov sa dnes najčastejšie používajú dosky z orientovaných veľkoplošných triesok OSB. Tieto dosky majú požadované mechanické vlastnosti pri nízkej hmotnosti, veľmi jednoducho sa spracúvajú tak pri výrobe panelov, ako aj na stavbe a sú cenovo dostupné. Jadrá panelov sa vyrábajú z EPS, teda z expandovaného polystyrénu. Všetci výrobcovia stavebných systémov na báze SIPs majú teda spoločnú konštrukciu vlastného sendvičového panelu. Navzájom sa však líšia použitými materiálmi pri výrobe, technológiou výroby panelov, rozmermi vyrábaných panelov, typom spojov panelov a pod.
SIPs panely možno vyrábať ako veľkoplošné prvky s pripravenými otvormi pre okná a dvere. Tieto veľkoplošné prvky sa na stavenisko prepravujú špeciálnymi návesmi a manipuluje sa s nimi pomocou žeriavu. Výhodou tohto systému je rýchla montáž domu na stavenisku. Nevýhodou veľkoplošných panelov je zložitejšia výrobná technológia, skladovanie, preprava a manipulácia s dielmi vo výrobe i na stavenisku. Druhým používaným spôsobom je výroba typizovaných maloformátových panelov. Základný prvok systému - panel − sa vyrába zlepením dosák OSB s jadrom zo stabilizovaného samohasiaceho polystyrénu. Panel má po celom obvode montážnu drážku hlbokú 42 mm, ktorá je vytvorená presahom dosák OSB cez polystyrénové jadro a slúži na spájanie panelov. Panely vo vyhotovení EP-A a EP-B sú určené na výstavbu rodinných a bytových domov, priemyselných objektov a pod. Obvodové steny sa väčšinou konštruujú z panelov hrúbky 170 mm, nosné priečky z panelov hrúbky 120 mm. Panely hrubé 210 a 270 mm sú určené na strešné plášte. Spojovacie panely - v podstate spojovacie perá vkladané do montážnych drážok dvoch susedných panelov. Drevené I-nosníky - nosníky s pásmi zo smrekového dreva, spojenými stojanom z aglomerovaného materiálu, napr.

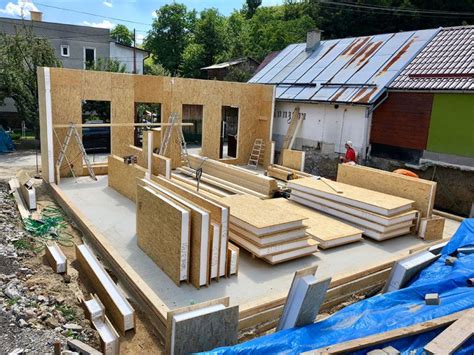

Domy sa najčastejšie zakladajú na betónové základové dosky, ale môžu sa založiť aj na dosky z panelov uložených na základových pásoch alebo pätkách. Na doske zabezpečenej hydroizoláciou, prípadne protiradónovou izoláciou, sa vyznačí poloha jednotlivých stien podľa montážnej dokumentácie. Montáž panelov sa začne v jednom rohu stavby a pokračuje pripájaním ďalších panelov po obvode. Po dokončení obvodu prvého nadzemného podlažia sa podobne zmontujú nosné vnútorné priečky. Celý obvod aj priečky sa prepoja vložením drevených vložených prvkov do montážnej drážky vo venci prvého nadzemného podlažia. V prípade jednopodlažného domu sa panely ukončia roznášacím pásom OSB, ktorého šírka zodpovedá hrúbke panelu. Pri viacpodlažných stavbách sa pokračuje konštrukciou stropu. Stropné nosníky sa zavesia do kovových strmeňov, ktoré sú pripevnené na vnútorných doskách panelov. V prípade potreby väčších rozponov sa podopierajú prievlakom z lepeného lamelového dreva podopretého stĺpmi na rektifikačných pätkách. Stropné nosníky sa najčastejšie vyrábajú z dreveného dĺžkovo nastaviteľného profilu 60 × 240 mm alebo z drevených I-nosníkov. Na takto zhotovenú podlahu sa zakladá drevený vložený prvok vymedzujúci polohu paneláže druhého nadzemného podlažia. Panely možno použiť aj na konštrukciu strešného plášťa. Toto riešenie zjednoduší konštrukciu krovu, pretože panely sa krokvami podopierajú iba na mieste spoja, teda vo vzdialenostiach 2 500 až 3 000 mm. Výhodou je aj väčší priestor v podkroví, izolácia strešného plášťa je totiž umiestnená nad krokvami. Tieto hrubé stavby sú výborne pripravené pre nadväzujúce remeselné práce. Na osadenie okien a dverí sú pripravené presné a čisté otvory. Kontaktný zatepľovací systém sa aplikuje na rovné steny pomocou PU penových lepidiel. Všetky inštalácie sa rozvádzajú vodorovne v podlahách alebo stropoch. Vo zvislom smere sa inštalácie rozvádzajú v sadrokartónových priečkach a predstenách a na elektroinštaláciu sú pripravené kanály v paneloch. Interiér sa vo väčšine prípadov dokončuje pomocou sadrokartónových dosák, alternatívou môžu byť sadrovláknité alebo cementovokeramzitové dosky. Podlahy v prvom nadzemnom podlaží sú liate alebo sa používajú suché skladby podláh z rôznych typov dosák.
